| 位置 | 部品番号 | 数量 | 部品名 | コメント |
|---|---|---|---|---|

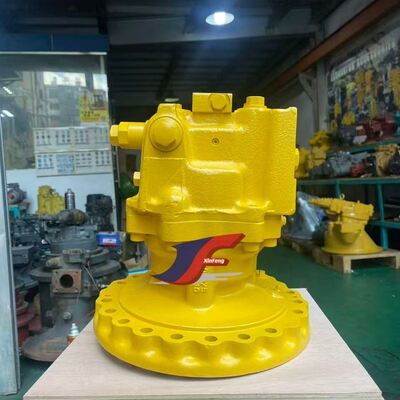

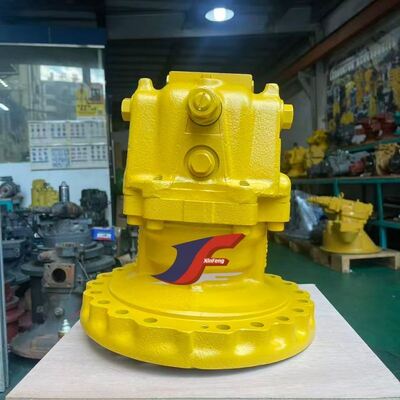

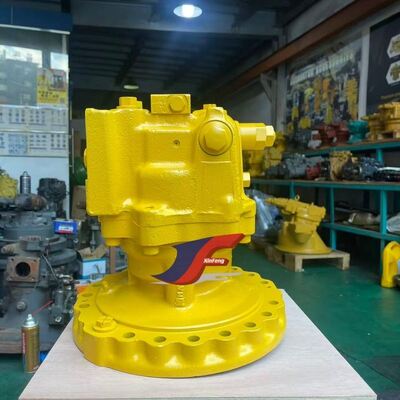

| [1] | モーターアッシー 小松 | 65 kg | スイングモーターアセンブリ | SN: C10001-UP |
| [-1] | このアセンブリは、図 Y1640-01A1C から Y1640-03A1C に示されているすべての部品で構成されています。 | |||
| 1 | Oリング 小松 | 0.01 kg | Oリング | SN: C10001-UP |
| 2 | ボルト 小松 | 0.081 kg | ボルト | SN: C10001-UP, 互換品: 7051903470, 7067540360 |
| 3 | ドライブシャフト 小松 中国 | - | ドライブシャフト | SN: C10001-UP |
| 4 | ベアリング 小松 | 2.42 kg | ベアリング | SN: C10001-UP |
| 5 | スペーサー 小松 | 0.635 kg | スペーサー | SN: C10001-UP |
| 6 | スプリング 小松 | 0.03 kg | スプリング | SN: C10001-UP |
| 7 | シート 小松 | 0.05 kg | シート | SN: C10001-UP |
| 8 | ベアリング 小松 | 0.524 kg | ベアリング | SN: C10001-UP |
| 9 | スペーサーキット 小松 | 0.091 kg | スペーサーキット | SN: C10001-UP |
| 10 | スナップリング 小松 中国 | 0.007 kg | スナップリング | SN: C10001-UP, 互換品: 20Y3029190 |
| 11 | オイルシール 小松 | 0.15 kg | オイルシール | SN: C10001-UP |
| 12 | スペーサー 小松 | 0.042 kg | スペーサー | SN: C10001-UP, 互換品: 7067G41910 |
| 13 | リング 小松 | 0.013 kg | リング | SN: C10001-UP |
| 14 | シリンダーブロック 小松 中国 | - | シリンダーブロック | SN: C10001-UP |
| 15 | バルブプレート 小松 | 0.33 kg | バルブプレート | SN: C10001-UP |
| 16 | ダウエルピン 小松 中国 | - | ダウエルピン | SN: C10001-UP |
| 17 | センタシャフト 小松 中国 | - | センタシャフト | SN: C10001-UP |
| 18 | センタリング 小松 中国 | - | センタリング | SN: C10001-UP |
| 19 | スプリング 小松 | 0.05 kg | スプリング | SN: C10001-UP |
| 20 | リテーナーキット 小松 | 0.201 kg | リテーナーキット | SN: C10001-UP |
| 22 | ピストンサブアッシー 小松 中国 | - | ピストンサブアセンブリ | SN: C10001-UP |
| 23 | プレート 小松 | 0.38 kg | プレート | SN: C10001-UP |
| 24 | プレート 小松 中国 | - | プレート | SN: C10001-UP |
| 25 | ディスク 小松 中国 | - | ディスク | SN: C10001-UP |
| 26 | ブレーキピストン 小松 | 1.611 kg | ブレーキピストン | SN: C10001-UP |
| 27 | ブレーキリング 小松 | 0.402 kg | ブレーキリング | SN: C10001-UP |
| 28 | Oリング 小松 中国 | 0.03 kg | Oリング | SN: C10001-UP, 互換品: 0700002145, R0700012145 |
| 29 | Oリング 小松 | 0.012 kg | Oリング | SN: C10001-UP |
| 30 | スプリング 小松 中国 | - | スプリング | SN: C10001-UP |
